Plage de fonctionnement en continu des moteurs BLDC (EC)

Sujet :

• Pourquoi la limite de la plage de fonctionnement continu des moteurs sans balais est-elle incurvée ?

Contexte technique et solution :

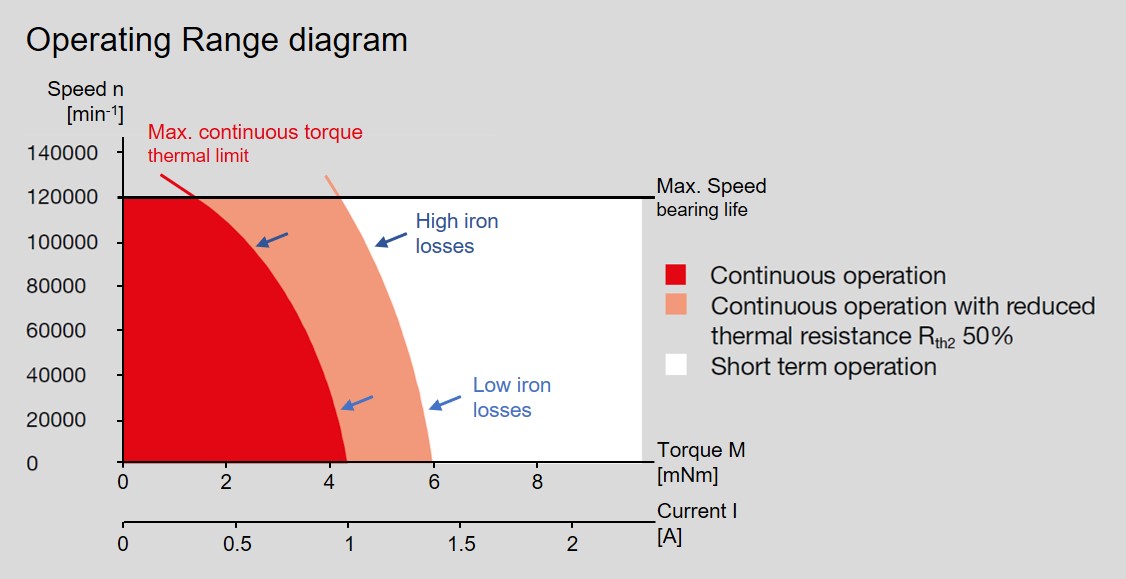

Limite de la plage de fonctionnement continu

La limite de la plage de fonctionnement continu est donnée par

• la température maximale du bobinage de 125°C
• et la capacité du moteur à dissiper la chaleur produite.

Le bobinage des moteurs sans balais est chauffé

• directement par les pertes de puissance par effet Joule (résistance électrique)
• indirectement par les pertes de puissance du fer dépendant de la vitesse dans le retour magnétique (hystérésis et pertes par courants de Foucault).

Les pertes par courants de Foucault augmentent avec le carré de la vitesse. À des vitesses élevées, une chaleur considérable est produite simplement par l'aimant en rotation. Par conséquent, seule une petite quantité de courant peut circuler sans surchauffer le moteur.

À des vitesses plus élevées, le couple de sortie est plus faible.
