Codeur : Line Driver ?

Sujet :

• Quand utiliser un codeur avec "Line Driver" ?

Solution :

Raisons d'utiliser un encodeur avec "Line Driver"

Conducteur pour de longues distances

• Des lignes de signaux plus longues sont possibles
• Souvent amplification du courant du signal
• Fronts du signal plus élevés (fréquences plus élevées et meilleure utilisation des signaux possibles)
• Moins de suroscillations sur les bords du signal

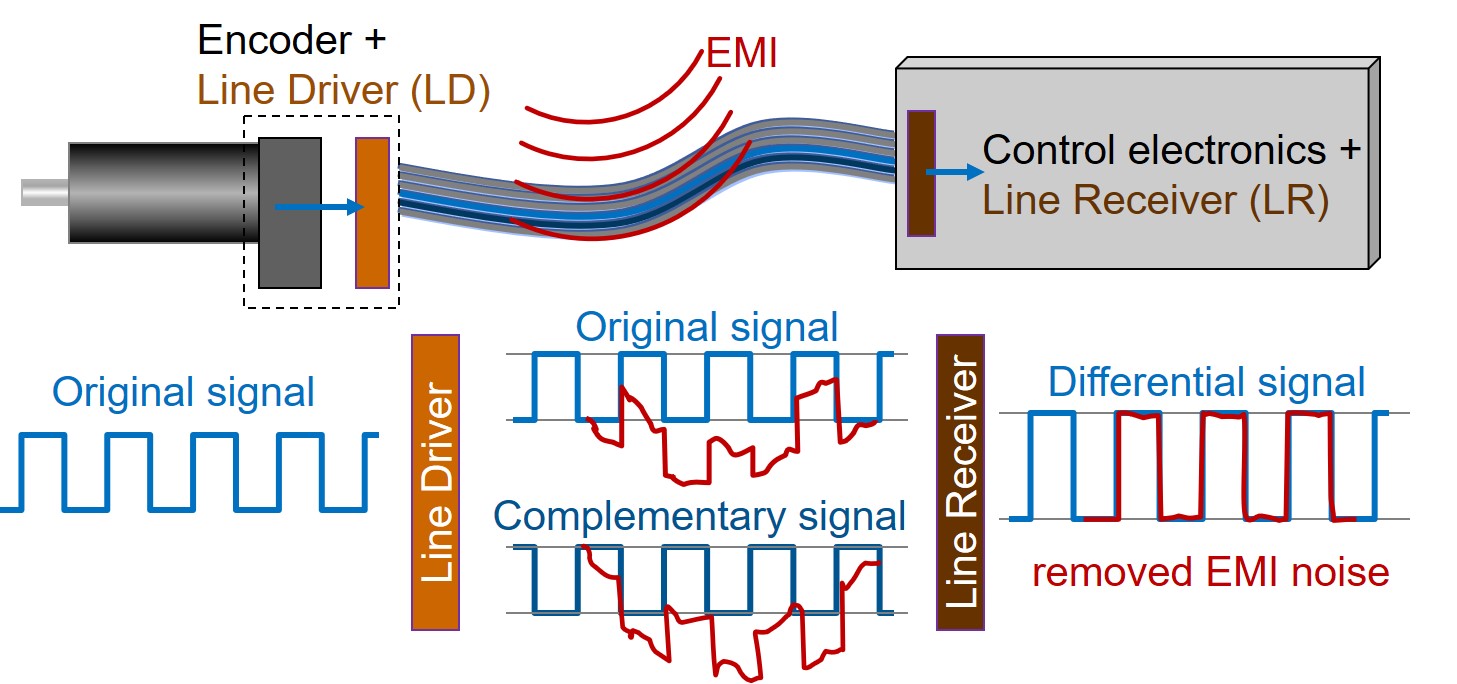

Signaux complémentaires

• Pour la transmission de signaux différentiels
• En combinaison avec un récepteur de ligne situé dans l'électronique de commande, la transmission du signal est mieux protégée contre les interférences électromagnétiques (EMI)
• Particulièrement important pour les applications de positionnement

Combinaisons possibles du codeur et du "Line Driver"/"Receiver"

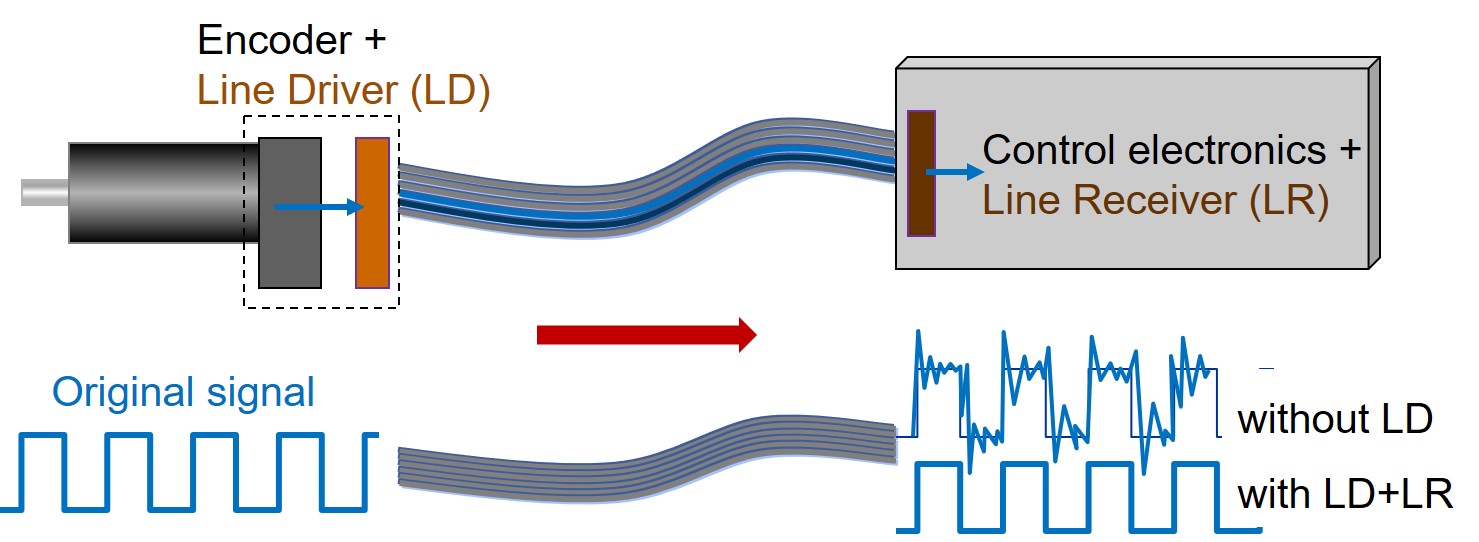

Codeur avec "Line Driver" et contrôleur avec "Line Receiver"

Avantages :

• Signaux protégées contre les interférences électromagnétiques
• Possibilité de lignes de signaux longues
• Courants conducteurs suffisamment élevés
• Fronts de signal élevés

Inconvénients :

• Coûts éventuellement plus élevés : nécessité d'un pilote de ligne et d'un récepteur de ligne.

Codeur avec "Line Driver" et contrôleur sans "Line Receiver"

Avantages :

• Meilleur signal, fronts de signal plus prononcés, niveaux de signal mieux définis

Inconvénients :

• Les signaux du codeur ne sont pas protégés contre les interférences électromagnétiques.

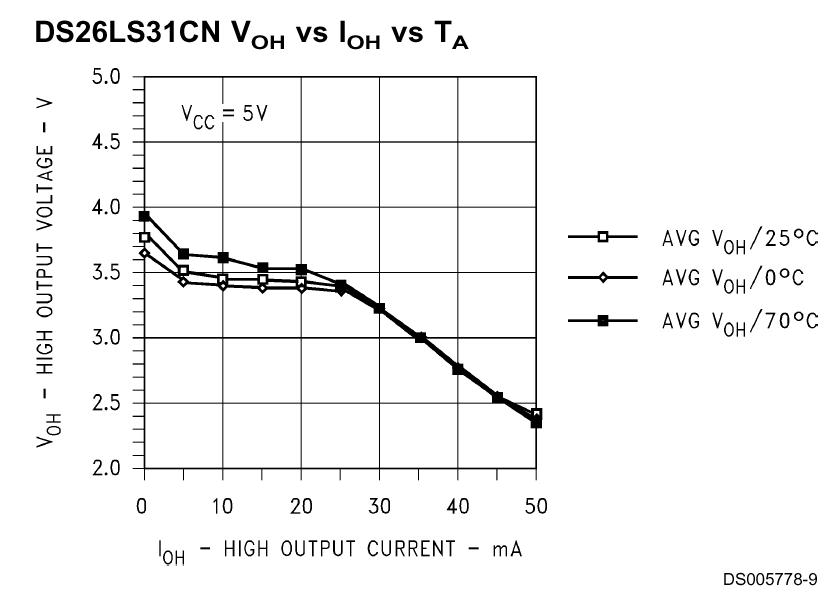

• Niveaux de signal maximum dans la plage de 3,5 V à 4,0 V (voir le tableau des pilotes de ligne ci-dessous).

Codeur sans "Line Driver" et contrôleur sans "Line Receiver"

Avantages :

• Coûts réduits
• Moins de câbles

Inconvénients :

• Les signaux du codeur ne sont pas protégés contre les interférences électromagnétiques (perte d'informations sur la position).
• Pour les lignes courtes uniquement
• Fronts de signal plus plats
